Хирургический шаблон для имплантации зубов

Хирургический шаблон для имплантации зубов – индивидуальный навигационный трафарет, который направляет инструменты хирурга-имплантолога во время операции. Он обеспечивает установку искусственного корня с точностью до десятых долей миллиметра, исключая человеческий фактор и сводя риск осложнений к минимуму. Есть акриловые, полимерные, CAD/CAM конструкции, варианты с опорой на зубы, слизистую, кость.

В статье подробнее разберем, как работает технология, какие виды навигационных капп существуют, в каких клинических случаях они необходимы и из чего складывается итоговая стоимость восстановления зубного ряда.

Что такое хирургический шаблон в дентальной имплантации

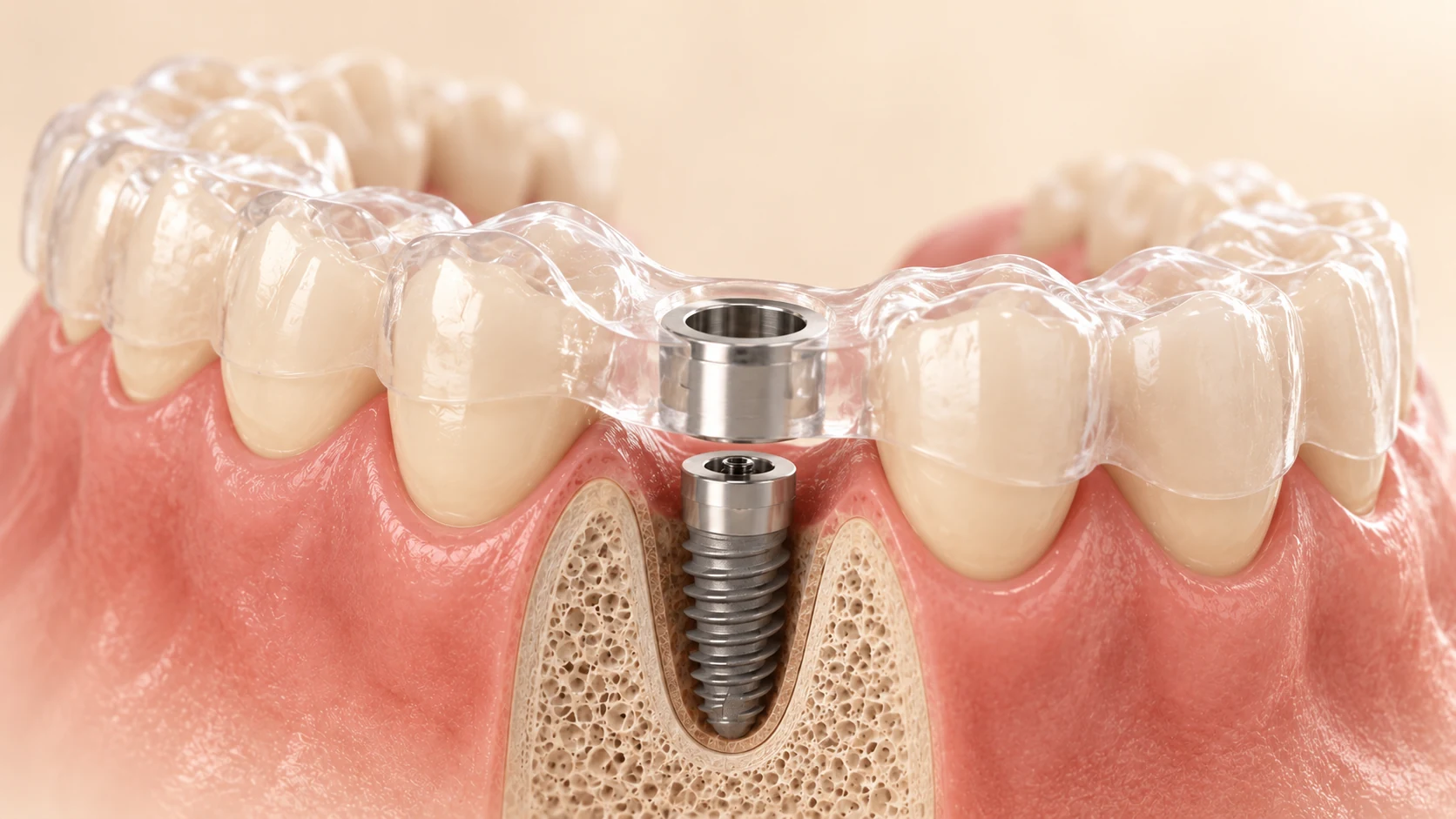

Хирургический шаблон – изготовленная по данным компьютерной томографии и цифрового сканирования каппа-трафарет с направляющими отверстиями. В эти отверстия устанавливаются титановые втулки (гильзы), позволяющие хирургу задать точное положение, угол наклона и глубину погружения импланта зуба в костную ткань.

Внешне конструкция напоминает ортодонтическую каппу или защитную накладку. Отличие – в функциональном назначении: накладка не защищает зубы, а служит навигатором. Изделие надевают на челюсть пациента непосредственно перед операцией и фиксируют на опорных зубах или слизистой. Через заранее спланированные отверстия врач формирует ложе под искусственный корень зуба и устанавливает имплант строго по цифровому протоколу.

Важно! Применение хирургической каппы не отменяет профессионализм врача. Она выступает лишь инструментом. Имплантолог действует по заранее просчитанному плану, что исключает «слепые» манипуляции и повышает предсказуемость результата имплантации зубов.

Назначение

Главная задача навигационного шаблона – исключить отклонения от плана при установке имплантов. Программное обеспечение анализирует трехмерную модель челюсти, определяет оптимальное расположение имплантов, рассчитывает их наклон и глубину. Накладка становится физическим воплощением этого плана, упрощая имплантацию и последующее протезирование зубов.

Когда хирург-имплантолог использует направляющую каппу, он не полагается на глазомер. Направляющие втулки жестко задают траекторию сверления. Это критически значимо в зонах с ограниченным пространством, вблизи нижнечелюстного канала, нервов и гайморовой пазухи. Аккуратное позиционирование имплантов особенно важно при наличии анатомических особенностей. И тут каппа как нельзя лучше позволяет обойти опасные структуры и провести установку в строго заданную точку.

Дополнительная функция изделия – контроль равномерности распределения будущей жевательной нагрузки. Правильно спозиционированные импланты зубов принимают давление аналогично естественным корням, что снижает риск периимплантита и продлевает срок службы конструкции.

Показания к применению хирургического шаблона

Использование навигационного трафарета оправдано не в каждом клиническом случае. При установке одного-двух имплантов в боковом отделе, когда сохранены соседние зубы и нет выраженной атрофии кости, врач может работать без направляющей каппы. Однако в сложных ситуациях она становится обязательным элементом протокола.

Показания включают:

Навигационный трафарет незаменим при планировании тотального протезирования челюсти. Когда у пациента полностью отсутствуют зубы, ориентироваться хирургу попросту не на что. Компьютерное моделирование становится единственным способом рассчитать идеальное расположение искусственных корней зубов – их количество, наклон и глубину вживления.

Противопоказания и ограничения

Прямых медицинских противопоказаний к использованию направляющих капп немного. Технические трудности могут возникнуть при следующих состояниях:

Косвенные ограничения совпадают с общими противопоказаниями к дентальной имплантации зкбов: декомпенсированные хронические заболевания, онкологические болезни в активной фазе, тяжелые патологии сердечно-сосудистой системы. В таких случаях решение о возможности операции принимается врачом после комплексной диагностики.

Виды хирургических шаблонов

Стоматологическая практика предлагает несколько классификаций навигационных трафаретов – по материалу изготовления, способу фиксации и методу применения. Выбор конкретного типа определяется клинической ситуацией, количеством устанавливаемых имплантов и бюджетом пациента.

По материалу изготовления

Шаблоны бывают:

По способу фиксации

Изделия делятся на три вида:

Существуют также разборные шаблоны. Их собирают из нескольких частей, когда анатомия челюсти пациента не позволяет надежно закрепить цельную конструкцию.

По способу применения

Делят на следующие виды:

Преимущества имплантации зубов по хирургическому шаблону

Применение навигационного трафарета дает значимые выгоды как врачу, так и пациенту. Вот ключевые плюсы:

Недостатки методики

При использовании хирургического шаблона нужно помнить, что у метода есть два существенных минуса. Во-первых, на изготовление шаблона уходит время. От момента снятия слепков и проведения компьютерной томографии до получения готового трафарета проходит от 2 до 7 дней. Это отодвигает дату операции, что может нервировать тех, кто хочет восстановить зубы как можно быстрее.

Во-вторых, увеличивается стоимость лечения. Изготовление индивидуального навигационного шаблона – оплачиваемый этап. Цена зависит от технологии, материала и количества направляющих. Однако в ряде случаев применение трафарета, напротив, снижает общую цену имплантации, например, за счет отказа от костной пластики. Навигационная хирургия повышает итоговую стоимость, но обеспечивает высокий уровень безопасности и сокращает риски осложнений.

Как изготавливают хирургический шаблон

Процесс создания навигационного трафарета – командная работа стоматолога-ортопеда, хирурга-имплантолога и зуботехнической лаборатории. Рассмотрим его по этапам.

Диагностика и сбор данных

Все начинается с комплексного обследования. Пациенту проводят конусно-лучевую компьютерную томографию (КЛКТ) для оценки состояния костной ткани, расположения нервов, гайморовой пазухи и других анатомических структур. Затем выполняется внутриротовое 3D-сканирование или снимаются традиционные оттиски челюсти. Полученные данные оцифровываются и объединяются в единую компьютерную модель.

Виртуальное 3D-моделирование

В специальном программном обеспечении создается трехмерная модель челюсти пациента. Врач анализирует объемное изображение, измеряет толщину и ширину кости, точно определяет расстояние до нижнечелюстного канала, сосудов и соседних зубов. Затем программа рассчитывает оптимальное положение каждого имплантата – его локацию, угол наклона и глубину погружения. На этом же этапе моделируется будущая ортопедическая конструкция, чтобы искусственные корни идеально вписались в эстетику улыбки.

Виртуальное планирование дентальной имплантации обеспечивает максимальную точность и безошибочность установки имплантатов и позволяет провести более предсказуемую операцию. Использование технологий искусственного интеллекта – например, модуля Segmentron – помогает врачу оценить плотность кости, визуализировать анатомические риски и выбрать идеальное место для каждого штифта.

Изготовление шаблона

Цифровой снимок конвертируется в файл формата DICOM и загружается в программу управления оборудованием. На основании 3D-модели изготавливается физический трафарет – методом 3D-печати, фрезерования на станке CAD/CAM или ручной работы зубного техника. В готовые отверстия устанавливаются титановые направляющие втулки. Изделие стерилизуется и передается хирургу. Завершающий этап создания имплантационного трафарета – реализация виртуальной модели в реальный объект с помощью компьютерной технологии CAD/CAM.

Заключение

Хирургический шаблон для имплантации зубов – это современная технология, переводящая дентальную имплантацию в разряд полностью предсказуемых и безопасных процедур. Индивидуальный трафарет, созданный по данным компьютерной томографии и 3D-сканирования, обеспечивает точность установки искусственных корней до десятых долей миллиметра. Решение о необходимости использования хирургического шаблона принимается после комплексной диагностики и 3D-моделирования. Консультация стоматолога-ортопеда и хирурга-имплантолога позволит определить оптимальный протокол именно для вашего клинического случая.

Вопросы-ответы

Каким должен быть качественный хирургический шаблон для имплантации зубов?

Изделие должно отвечать ряду строгих критериев:

Как проходит имплантация зубов с использованием шаблона?

После изготовления хирургического шаблона можно приступать к имплантации зубов. Проведение операции осуществляется в несколько этапов:
